Ci-dessus, nous avons construit l'axe en plan. Un clic sur vous permet de choisir les éléments à appliquer sur tous les points. Voir la section "Définition de critères de sélection". Une fenêtre à 3 onglets apparaît. Tous les profils en travers ont été disposés sur une seule ligne comme vous l'aviez demandé. Cette remarque est importante d'autant qu'on ne peut pas ré-attribuer un nouveau bloc point à un point existant. Il nous reste néanmoins pas mal de choses à voir.

Net il représente environ h de formation sous forme d'ateliers comprenant des cours au format pdf des td des tp plus de exemples exercices mini projets. Ces deux produits ne sont en aucune façon une émanation de la Société Geomédia, productrice de Covadis. Je n'ai eu aucune formation officielle. C'est en. Formation Covadis (Cubatures cas d'une Piste 1/2) . je veux télécharger les fichier de base mes je ne sait pas ou je les trouve.

Le deuxième concerne un visionnage des renseignements. Pour Quand vous cliquez sur connaître la fonction des zones écran. Les X et Y sont les coordonnées planes du point intersection du profil en long et du profil en travers. C'est traditionnel sous Windows. Ouvrez le fichier "exemple" dans votre répertoire de travail. Chacun de ces logos relatifs aux profils en travers sont renseignés quand le curseur le survole. Le "G" est le gisement du profil en travers.

La gestion des profils en travers se fait à travers des fonctions explicites. On peut faire calculer les longueurs d'application si les abscisses curvilignes S sont connues ou inversement. Le 3ème: Toutes les autres courbes du profil courant seront aussi déplacées verticalement.. Dans le cas d'une courbe TN.. Le premier bouton à activer signifie que les altitudes des points de la courbe courante ne seront pas modifiées mais que les dénivelées vont être mises à jour à partir de la nouvelle altitude du point d'axe.

Les courbes TN suivantes seront décalées. Pour une autre courbe Le 2ème: Lorsque vous modifiez l'altitude du point d'axe cette boite de dialogues apparaît.. La zone de saisie de cette dernière information est désactivée si le mode de saisie des altitudes des axes de courbes a été positionné sur le mode "absolu".. Une courbe est un ensemble de points pouvant être du type TN. Cette boite de dialogue permet de visualiser et de modifier les liste de points à gauche et à droite de l'axe de la courbe courante.

La zone graphique peut faire apparaître les différents profils en travers ou le profil en long La barre d'état. En cliquant sur le bouton puis en cliquant dans la zone "extrapolation". Vous pouvez calculer les déblais. La première consiste à utiliser les pentes de déblai et de remblai pour trouver le point de raccordement lorsque le dernier point de la courbe n'est pas confondu avec le point connu.

Il s'agit en fait d'une demi-couche puisque les deux cotés du profil sont traités séparément. Nous avons travaillé sur un fichier "exemple. En effet les données du problème ne sont pas très claires pour moi. Mais comment les données ont elles été acquises? Il me semble décent de penser que les données sont.

Ce menu d'affichage permet celui du profil en travers en cours ou du profil en long. Je me permets un petit reproche envers les rédacteurs de la documentation consacrée à la partie.

Il donne aussi la possibilité de choisir le rapport de l'échelle des altitudes par rapport à celle de la planimétrie afin de s'adapter au relief. Voilà qui clôt la partie consacrée aux cubatures.

Les points des profils en travers sont définis par rapport à celui de l'axe par sa distance horizontale le long du profil et son altitude. Les introduit-on "à la main" ou peut-on récupérer le fichier automatiquement.

Les introduire "à la main" est certes long. Voilà donc une petite incertitude qui mériterait d'être levée auprès de la société Géomédia. Il permet de concevoir. Vous devriez obtenir ce qui est ci-contre.

Les points d'axe sont connus en coordonnées planes et en altitude.

Dans notre lotissement. Les différentes fonctions sont: Que fait ce module? Vous verrez qu'il sera fort utile à notre projet de lotissement. C'est la transformation "polaire en rectangulaire en 3D". La marche à suivre est la suivante: Création du MNT. C'est une manière de bâtir une polyligne en 3D. Un point relatif est pris en origine donc connu en E. La zone graphique: Ici les quatre points sont du type "fixe".

Il n'y a. Ce bouton au sommet courant. A ce stade. De plus vous pouvez définir une hauteur de bordure pour la plate-forme voila qui est intéressant! Néanmoins ce qui reste important c'est d'avoir une idée des cubatures. Le bouton vous le permet. Ici j'ai mis 0. Vous pouvez sauvegarder ces paramètres. Vous pouvez pérenniser cette liste en l'enregistrant sous forme d'un listing.

Les paramètres sont explicites. Vous devriez obtenir une image comme celle-ci en jouant avec les calques: Le bouton l'interface: Voila qui clôt la partie plate-forme. Je vous faisais part dans le préambule de l'importance de ce module car on obtient, à la fin, un modèle numérique associant le TN et la plate-forme. Une autre approche permet aussi d'obtenir un modèle numérique associant TN et projet, c'est le module "projets VRD".

Il va nous permettre d'étudier l'assainissement, élément indispensable à un lotissement. Là encore un fichier. Elle est d'ailleurs très proche de celle d'un projet routier: Les paramètres sont: Avant d'activer il faut auparavant faire et.

En effet, comme on ne peut travailler que sur une seule canalisation à la fois, il faut désactiver celle en cours que vous avez chargée avec l'exemple.

On peut définir le tracé en plan de la canalisation de plusieurs manières: Cet ordre est important car les profils en long sont générés en respectant le sens de la canalisation. Charger et écrire une définition permet de gérer un fichier listing ayant une extension ". Toujours dans le menu "dessin", vous devez. Rien de plus simple! Pour voir les différents types de regard, mettez à blanc la case puis "entrée".

Une section de calcul est un point remarquable du projet. Elles caractériseront les différents diamètres. Toujours dans le menu "dessin" vous devez préciser les différentes sections de calcul sur la canalisation en plan.

Un obstacle représente un objet réel. Les caractéristiques sont aussi à préciser. Les "cote client". Après avoir choisi la technique de positionnement. Cette fonction permet. Les branchements sont comptabilisés avec les métrés. Un branchement est une canalisation secondaire. Si une canalisation en plan existe. Ce calcul d'altitudes est une étape transitoire entre la fin du tracé de la canalisation sur le dessin en plan. Trois fonctions classiques qui permettent de pérenniser un projet.

En effet celui-ci nécessite un fichier TN récapitulant pour chaque regard et section. De même si le projet "fil d'eau" existe. De plus vous pouvez créer un fichier listing portant l'extension ".

Cette fonction permet de calculer la cote du TN au droit des regards et des sections choisis sur le dessin en plan. Il faut d'abord choisir les regards et les sections à traiter. Les cotes se sont inscrites à coté. Plusieurs solutions de choix de points du semis pour interpolation. Pour l'exemple. Cette fonction permet de calculer. Comme ci-dessus vous choisissez les éléments à situer. Cliquer une entité pour le 2ème point: Voici le fichier TN associé: Même si nous avons l'expérience du dessin de profil en long.

Les cotes s'inscrivent. Elle n'apparaît qu'une fois avoir précisé le point d'insertion et le fichier TN. La boite de dialogue est assez explicite. Datum m.

Manhole Label. Ground Level. Cette fonction permet de modifier le texte des légendes du cartouche contenu dans un fichier "legende. Sections de calcul. Comme on peut aussi définir les regards et les sections à partir du P. Invert Level.. Cumulative Distances. Pipe Details. Horizontal Curves. Celui au format "tna" est aussi un fichier "texte" contenant sur chaque ligne la distance à l'origine la cote et le matricule.

Cross Sections. Profondeurs Projet. On ne peut question de gestion de la pour passer de l'une à l'autre. Cette fonction permet de calculer et d'afficher les cotes terrain et projet quand il a été défini. Un simple calcul de R vers P et une présentation différente font l'objet de ce module.

Formation covadis sur projets routiers | Cours génie civil - Outils, livres, exercices et vidéos

Nous l'avons déjà vu. Les annotations sont des textes écrits sur le profil complétant les informations du profil. Cette fonction vous permet de transformer un fichier de points format. Les informations de ce nouveau point seront ajoutées au cartouche par la commande "Remplir les lignes du projet du cartouche" que nous verrons plus loin.

Ces fonctions sont là. Un fichier ".

AUTOFORMATION COVADIS TÉLÉCHARGER

On peut les mémoriser avec l'extension ". Il peut. Ici la sélection est faite au niveau du regard 1 qui est aussi l'origine. Nous garderons la profondeur proposée de 2m pour la cote du fil d'eau. Vous auriez pu faire le choix d'une valeur absolue. C'est le même état d'esprit que pour un projet routier. C'est pourquoi la distance à l'origine est de "0m". Vous pouvez associer les divers modes. Tracer le projet. C'est une des fonctions principales puisqu'elle permet de dessiner le fil d'eau sur le profil en long.

Ce menu permet d'accéder aux fonctions de dessin du fil d'eau projet sur le profil en long. A ce niveau. Nous savons tous qu'un segment peu se définir de deux manières: Il s'agit d'une polyligne 2D que vous pouvez définir de multiples façons. Sélectionner le point de départ au début de la définition de la canalisation me semble une évidence. Nous retrouvons. Vous devez sélectionnez la section de départ qui est un des traits verticaux au droit des regards ou des sections référencés. Comme d'habitude un fichier de définition.

Si le bouton-radio de "modification des points de départ et d'arrivée" est coché. Une fois le point d'arrivée choisi. Cette fonction permet donc de dessiner rapidement un fil d'eau pour ensuite l'affiner avec la fonction suivante: Après avoir sélectionné le segment sur le profil en long projet. Cette fonction permet le traçage du fil d'eau en le positionnant à une profondeur donnée et constante sous le profil TN. Nous verrons dans la partie "Édition des éléments" ce que signifient "Cote rad1" et "Cote rad2" Cette fonction permet de définir les profils en travers type de tranchée.

Cours Complet COVADIS

Pour un fruit différent de Chaque profil sera associé à un segment en choisissant la section origine. Le module de calcul a donc tout simplement soustrait la somme des épaisseurs des couches à cette profondeur et en a déduit celle de remblai..

Pour les différentes hauteurs des différentes couches. Cette dernière apparaît pourtant dans la coupe et vous ne l'aviez pas renseignée. Comment cela peut-il se peut? Si vous effectuez la somme de toutes les épaisseurs à partir du fil d'eau donc non compris celle du lit de pose. Y a t'il incohérence? Vous cliquez ensuite un point d'insertion.

Ce dialogue vous permet de choisir la coupe ici P0 en pointant directement sur le profil en long projet la section associé à la coupe. Cette fonction juxtapose la définition du projet fil d'eau avec la localisation des obstacles. Le choix de la nature du terrain s'effectue comme d'habitude. En effet creuser entre 3 et 5m n'est pas du même coût qu'en deça de 3m.

Je rappelle simplement que P. Nous allons faire une modification sur l'un des regards. Un fichier ayant l'extension ". La "cote radier 1" est la cote d'arrivée du fil d'eau dans le regard. La "cote radier 2" est la cote de départ du fil d'eau. En effet quand on liste les calques.. Ce module associe les divers éléments avec leurs calques. Cette dernière est renseignée dans le cas d'une chute ou d'un refoulement.

Vous pouvez donc geler ou dégeler ceux qui vous intéressent. Vous pouvez cliquer. Leur nom. Rendez-vous à la page suivante. Nous devrions donc être capables de finir notre projet de lotissement. On suppose qu'entre chaque point du semis. Une simple règle de trois la proportionnalité suffit. Construction des différents éléments de l'axe en plan lignes.

Je préfère utiliser un dossier que Géomédia met à la disposition de ses clients dans son répertoire consacré aux exemples. Ainsi chaque point d'un segment. Les profils en long et en travers seront donc réalisables et les cubatures.

Ce dernier est généralement bien défini grâce à vos talents de technicien topographe pour effectuer un plan topo. Projeter une route est assez intuitif dès lors que vous l'avez déjà fait une fois "à la main". L'ensemble de ces petites facettes triangulaires constitue ce fameux M. Création du M. Rappelons la méthodologie! C'est surtout le semis de points qui nous intéressera. Ce sont nos objectifs.

C'est juxtaposer une idée. Dessin des éléments graphiques matérialisant le projet terminé Cette démarche est tout aussi valable quand vous utilisez Covadis. Dessin du profil en long terrain naturel 7. Nous allons emprunter. Affectation des demi-profils en travers types aux profils en travers du projet.

Définition des différents demi-profils en travers types devant être appliqués aux profils en travers du projet. Remplissage du cartouche du profil en long Topstation ou que vous travaillez "à la main". C'est pour apprendre à faire un contour! Vous devriez voir apparaître à l'écran. Constructions des pentes et rampes le long du profil en long du projet 9.

Vous commencez par supprimer la polyligne du contour puis le calque "contour". Définition du profil en long projet C'est une étape obligatoire pour que Covadis puisse dessiner les petites facettes triangulaires.

Création des raccordements paraboliques ou circulaires du profil en long projet Il faut que le chantier soit limité. Ici Covadis a déjà calculé une proposition. Le contour se créera dans un calque "MntCont". Vous avez plusieurs solutions pour créer votre polyligne de contour. Il vous faudra faire le choix d'une longueur maxi d'un segment joignant deux points du contour. Faites "entrée" dans notre exemple et validez la proposition.

Soit point par point en "choisissant les objets". Vous choisissez aussi le calque des facettes du modèle. Ce socle est en fait la projection sur un plan horizontal d'altitude Ces lignes faciliteront l'interprétation du semis de points.

Obtenez-vous ceci? A cette étape. Quand il l'est. Il faut choisir les points topo qui seront les sommets de cette triangulation. Une confirmation est demandée pour fixer le socle de ce MNT.

Celle-ci suit rigoureusement la logique topographique. Grâce à la mémorisation de la localisation 3D des extrémités de tous ces segments composant les divers facettes.

Le MNT fait. L'accès à cette fonction est toujours aussi logique. L'exploitation de ce MNT est assez remarquable.

Je tiens d'ailleurs à féliciter les auteurs de Covadis pour cette ergonomie d'utilisation des menus. Il est vrai que ce peut être des documents à tirer propres à mieux communiquer avec un client.

Covadis est capable d'interpoler quasiment instantanément le passage des courbes. Il est impératif de faire référence au calque où sont définies les faces du MNT. Si vous les avez interpolées "à la main". A chaque type de courbes choisi. Ce peut être des lignes brisées ou lissées. Cela correspond à ce que vous avez sur les cartes topo. On peut. Une fenêtre.

Examinons la! Le 3ème et 4ème permet de définir le type de polylignes dessinées pour représenter les courbes. Je préconise le choix exposé ci-contre. Ces valeurs nous aident à faire le choix d'une équidistance de 1m et des courbes maîtresses à 5m.

Le 2ème groupe: Cette prévisualisation vous permet de décider quant à vos choix. Ce peut trop ou pas assez dense. Ici, le choix semble judicieux. J'ai mis le fond d'écran en noir car le MNT est plus contrasté menus Autocad: Outils, Options, Couleurs.

Néanmoins, il manque quelque chose pour interpréter le modèle. On ne sait pas de quel coté le terrain monte ou descend. Il faut donc coter les courbes, c'est ce qu'on fait "à la main". La boite de dialogue se présente ainsi: Des essais sont parfois nécessaires pour trouver la bonne hauteur du texte de la chiffreraison. N'oubliez pas de tourner le haut des chiffres de la cotation vers le sommet du modelé du. Même si la hauteur du texte n'est pas adapté en premier lieu, la fonction "Edition" de Covadis vous permet d'en changer.

Si vous avez pris soin de mettre un type de texte dans un seul calque ici "cotation courbes de niveau" , la totalité du texte contenu dans ce calque peut être traitée. Ainsi renseignées, les courbes de niveau deviennent lisibles.

Ci-dessus, nous avons construit l'axe en plan. Cette construction n'a d'autre but que de servir de support à l'axe et non pas d'apprendre à construire des raccordements circulaires et des clothoïdes. Les cours concernant ces deux points sont disponibles sur le site des cours de topo. De plus la fonction "construction de l'axe" de Covadis permet de mettre en application les contraintes liées au cahier des charges.

La seconde étape est de définir l'axe. Cette fonction permet de créer une polyligne 2D, entité unique, pouvant être définie par la succession des entités construites précédemment.

Répondez "oui" à chaque interrogation. Sélectionnez le premier élément de l'axe en plan: La continuité de tangence dans la polyligne n'est pas respectée! Vous pouvez voir que Covadis a automatiquement créé un autre calque concernant l'axe en plan. Cette fonction permet de positionner les profils en travers le long d'un axe en plan défini. Un profil en travers sera automatiquemen t placé sur chacun des sommets de l'axe en plan. Mais de nombreuses autres possibilités sont offertes pour en ajouter: Vous pouvez rajouter des profils de divers manières.

Il peut donc. Une fenêtre de confirmation du numéro du profil à traiter se présente. Essayez d'en rajouter aux environs du milieu de chaque segment. Cette fenêtre propose la tabulation par défaut aux extrémités de nos segments. Profil ajouté à A l'invite de la ligne de commande: P puis pointez à l'aide de l'accroche "proche de" aux environs du milieu de chaque segment puis validez.

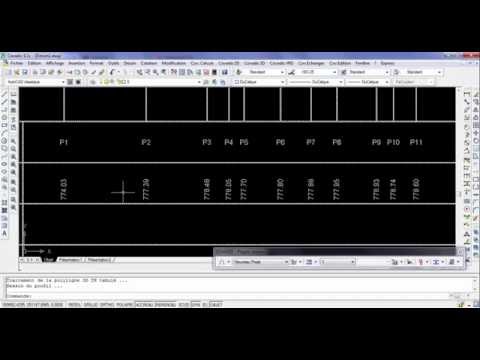

Cette validation a déclenché l'affichage des profils ajoutés voir ci-dessous. Listing des profil en travers dans C: Vous devriez obtenir ce profil en long tabulé. La taille du trait de positionnement et de la numérotation est définie dans la fenêtre activée grâce à.

Vos profils en travers rajoutés sont vraisemblablement un peu différents des miens. Vous aurez donc une idée des différentes déclivités. Vous devez aussi choisir les faces du MNT sur lesquelles travailler. Cette fenêtre permet de définir la partie graphique du profil. Vous verrez par la suite qu'on ne travaille pas forcément que sur le TN. Cette fonction va vous donner le profil en long du terrain naturel le long de l'axe en plan.

En activant le bouton de commande de la configuration du cartouche. Celles-ci vous aideront à choisir les échelles des distances et des hauteurs pour votre profil. Je vous conseille de mettre à 0 les lignes qui ne concernent pas le TN. Pas mal.

Il vous suffit de valider. Voici un agrandissement de votre profil.

Télécharger et installer COVADIS V13.0

Abscisse curviligne DWG Profil en long: Cet affichage s'effectue sur la ligne d'état d'Autocad. Cette fonction. On peut préciser que les distances pour les points supplémentaires sont utiles pour forcer le logiciel à indiquer la position du TN en ces mêmes points.

COVADIS TÉLÉCHARGER AUTOFORMATION

Il est temps de construire le projet. Tous les profils en travers ont été disposés sur une seule ligne comme vous l'aviez demandé. Construire le projet. La mise en page des profils en travers peut être faite automatiquement sur un seul calque. Vous pouvez zoomer sur l'un d'entre eux.

On peut définir le cartouche ainsi. Si vous comprenez pour une pente. Étant donné la forme du profil en long du TN. Le premier alignement droit aura pour origine le même point que celui du profil en long. Le point à la cote Le deuxième alignement aura bien entendu son origine au point précédent et son extrémité sera confondue avec celle du profil en long.

L'invite ci-dessus nécessaire à la construction des pentes et rampes donne plusieurs possibilités: Vous compléterez avec un raccordement parabolique de m. Cette fonction est disponible sous celle des alignements droits. Point suivant ou [Pente. J'en ai changé la couleur en rouge. Le choix des extrémités des alignements droits. Pointez comme il vous est demandé les trois éléments.

Continuons d'exploiter logiquement les menus déroulant. Les alignements et les divers raccordements ayant été créés. Une fois cette définition exécutée. J'insiste bien sur les deux étapes. La définition du profil en long projet consiste à composer une polyligne 2D à partir des lignes "alignements droits" et des raccordements.

Un compte rendu vous est fait: Définition du profil en long projet effectuée avec succès. Vous pouvez faire afficher des informations sur un segment choisi.

Cette polyligne a été. Une est possible. Il faut se souvenir que les lignes de 1 à 4 ont été attribuées aux informations liées au TN. Tel est pris qui croyait prendre! Je tiens à rappeler que le profil en long du projet est en profil FINI. Nous n'insisterons pas! La boite de dialogue ci-contre apparaît. Un conseil important: Vous pouvez être tenté en examinant le PL projet de rajouter ou de supprimer des marques de tabulation que vous aviez définies après la construction de l'axe en plan.
